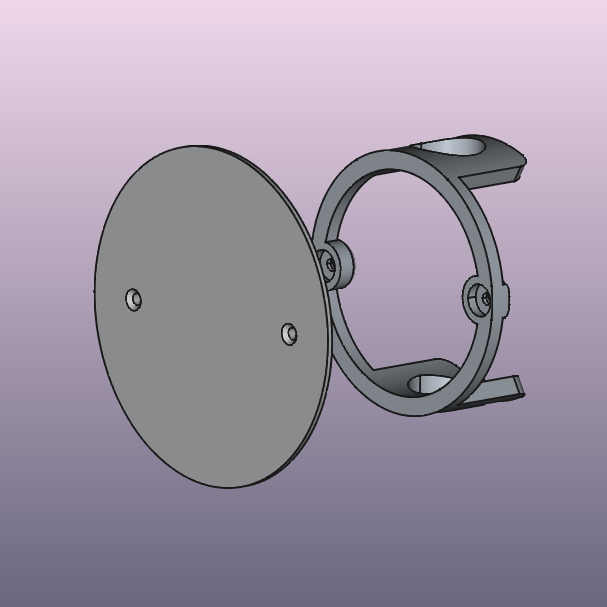

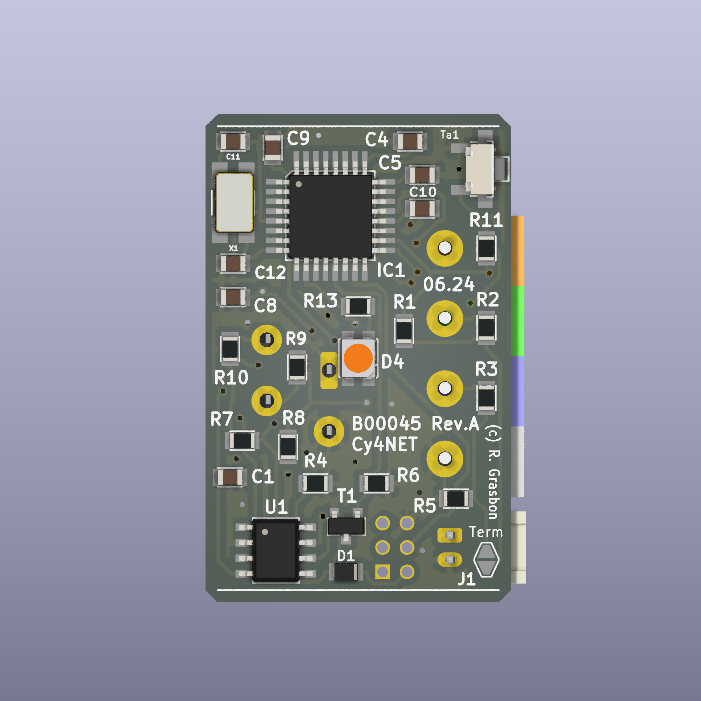

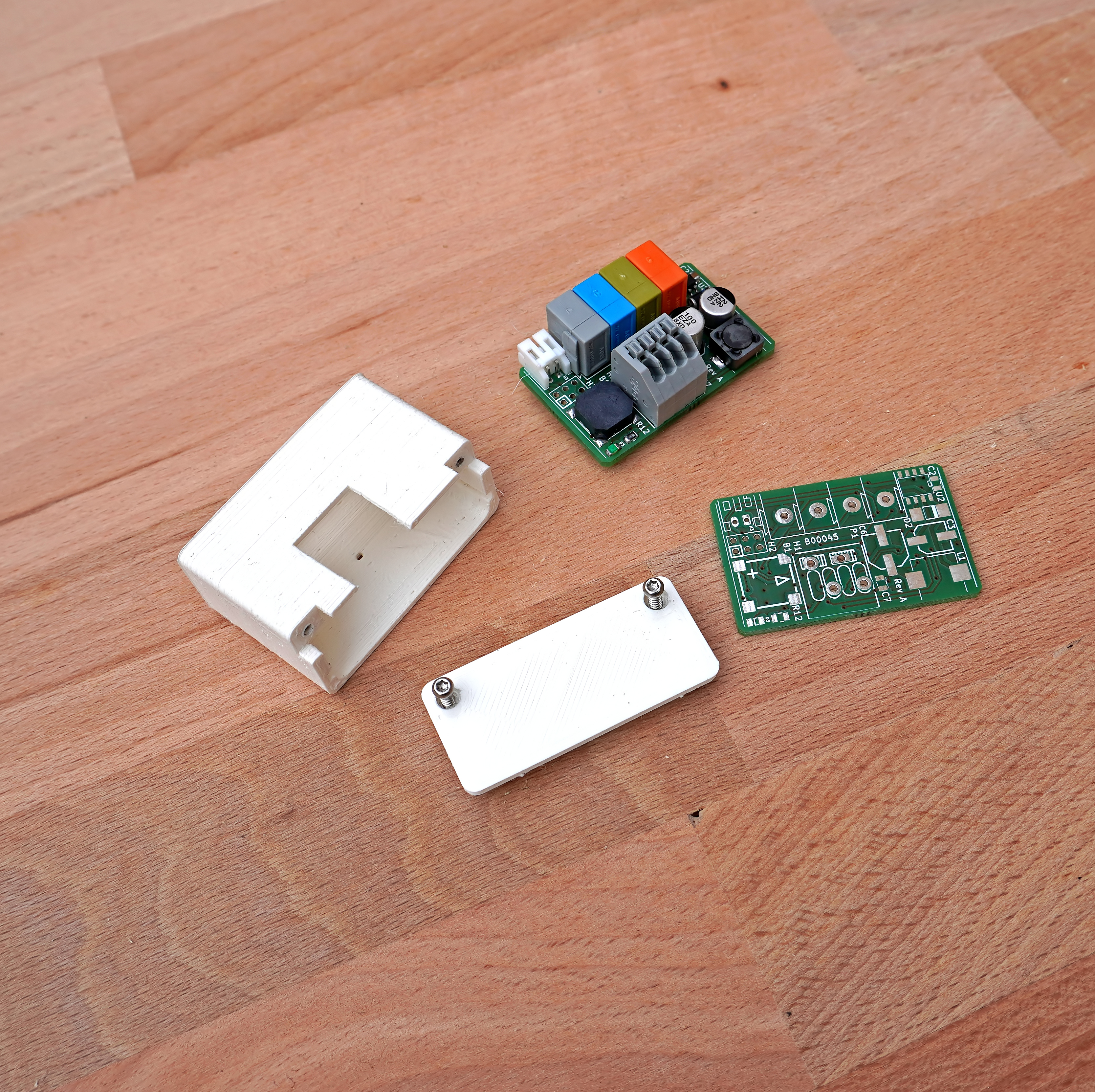

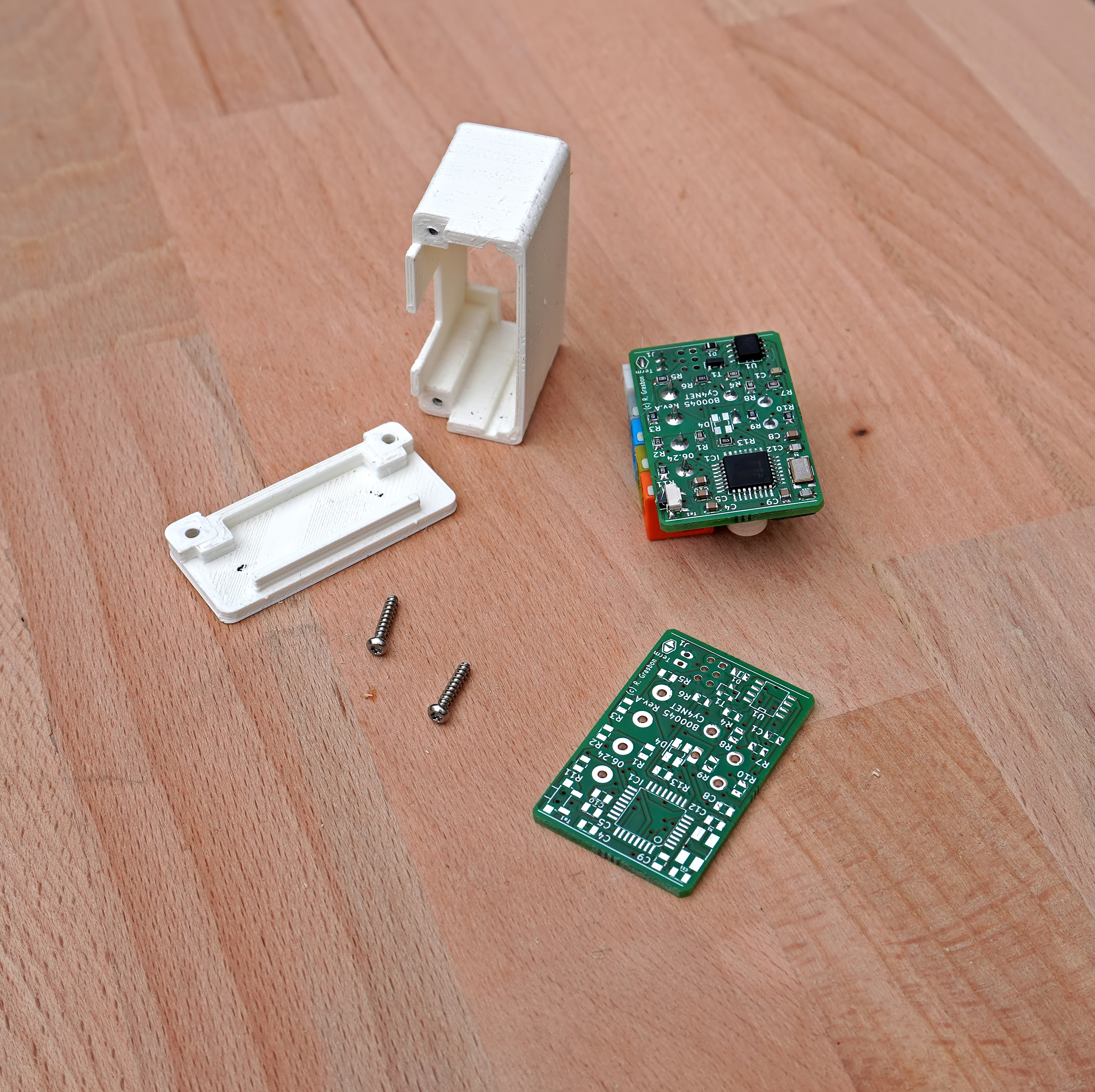

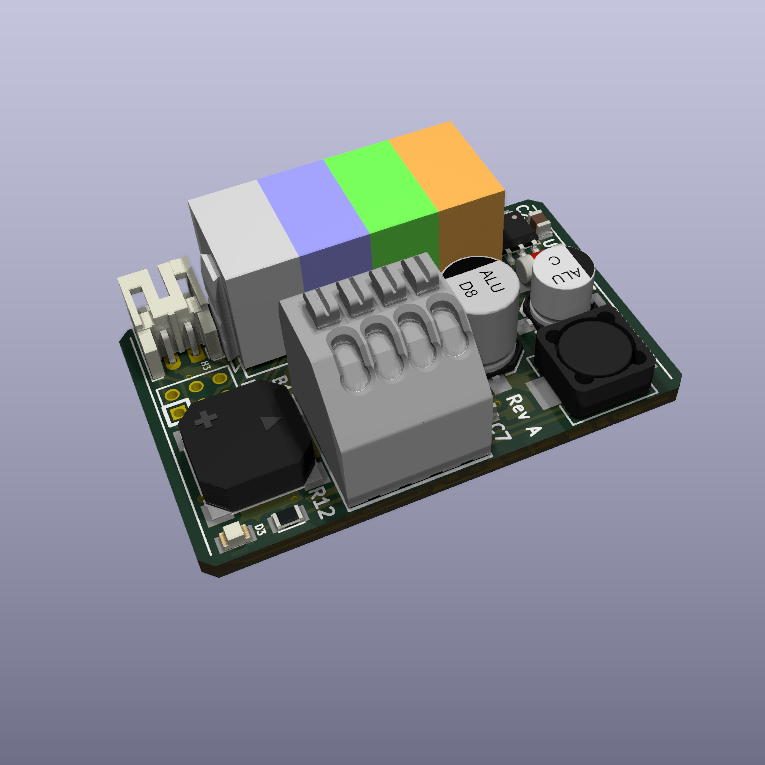

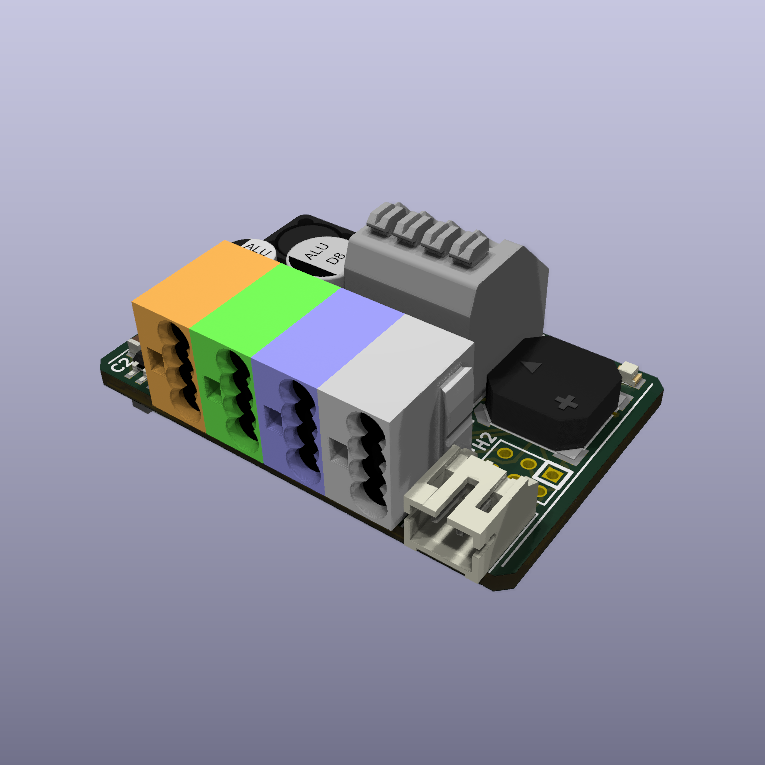

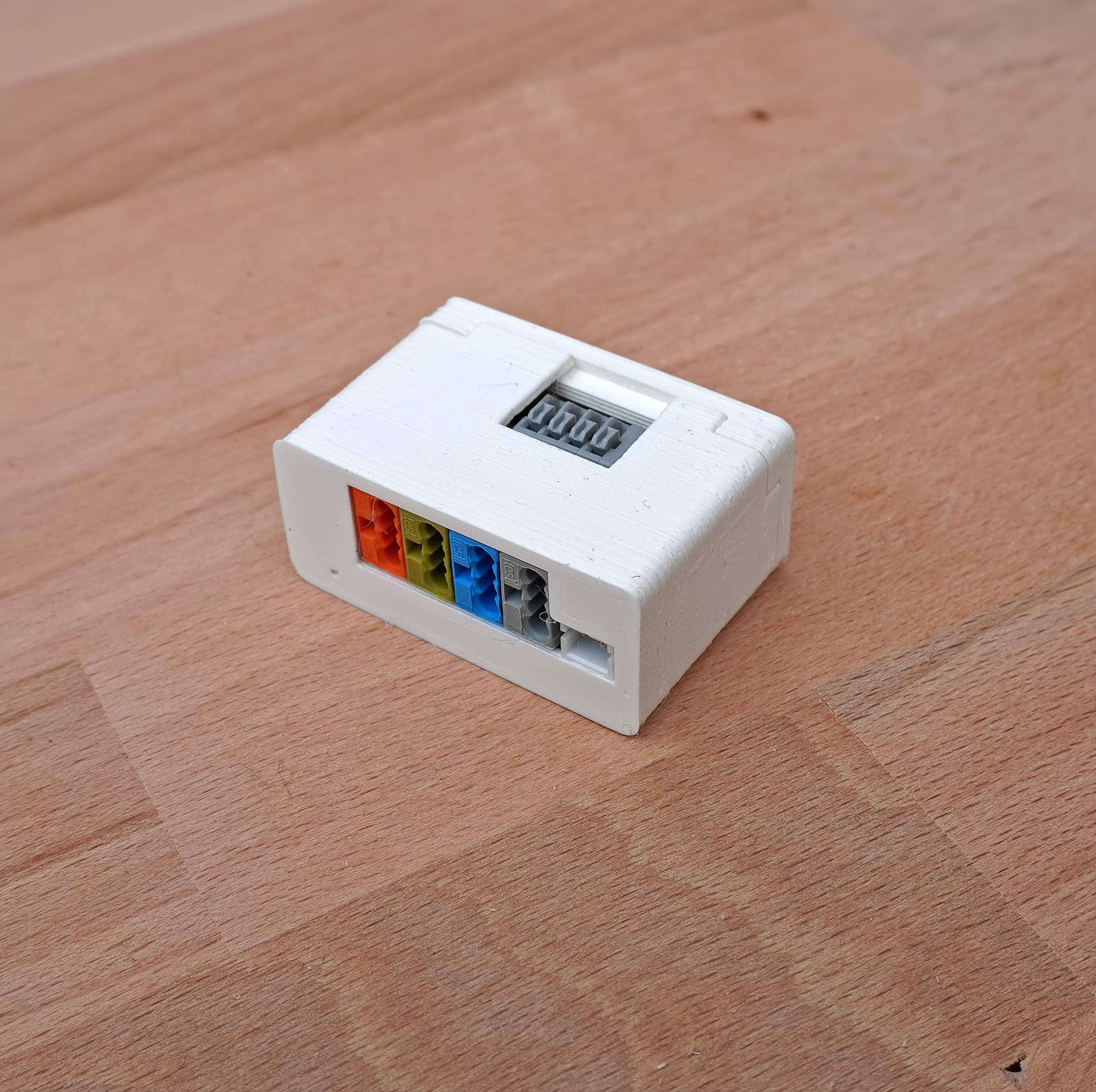

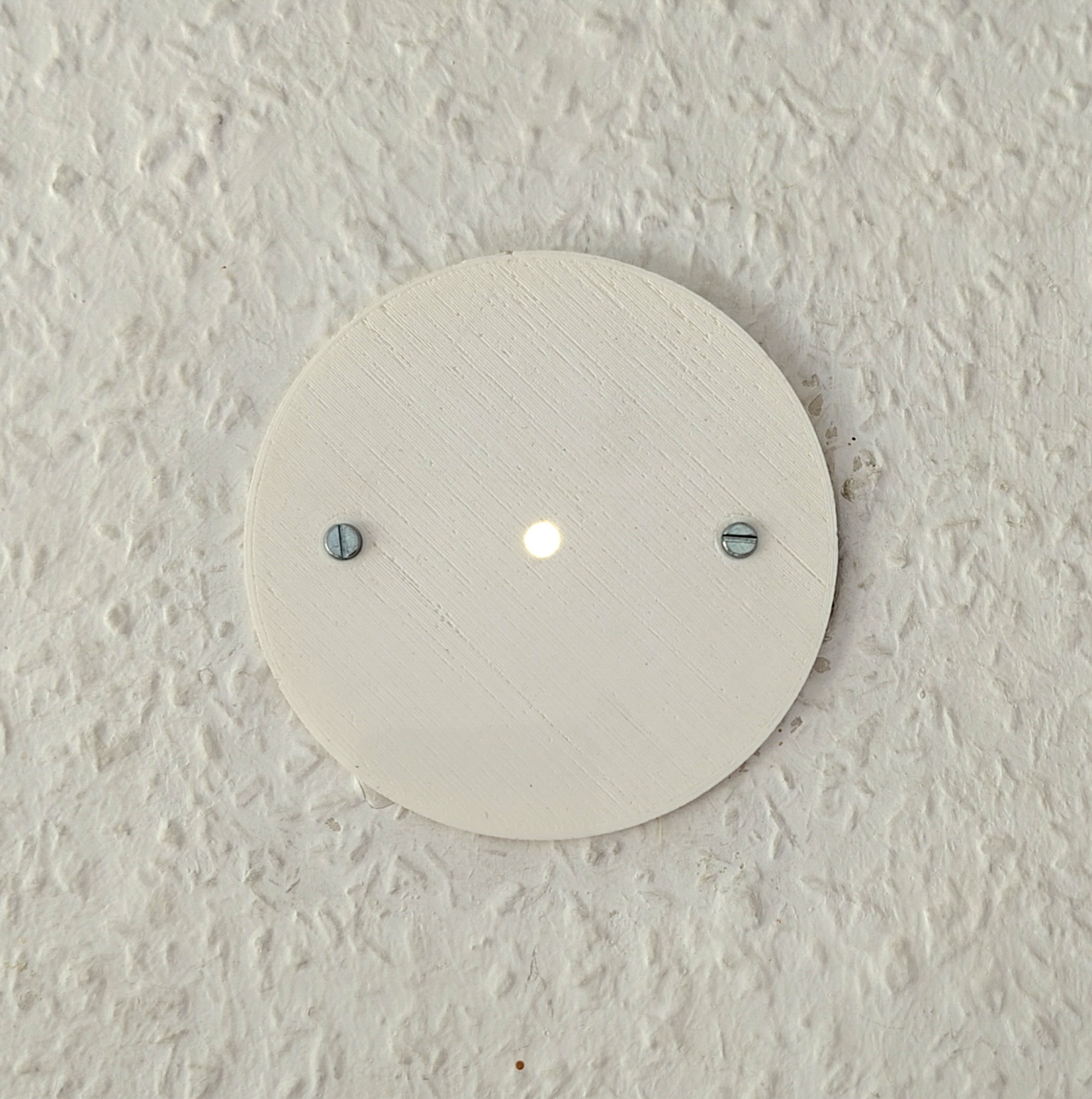

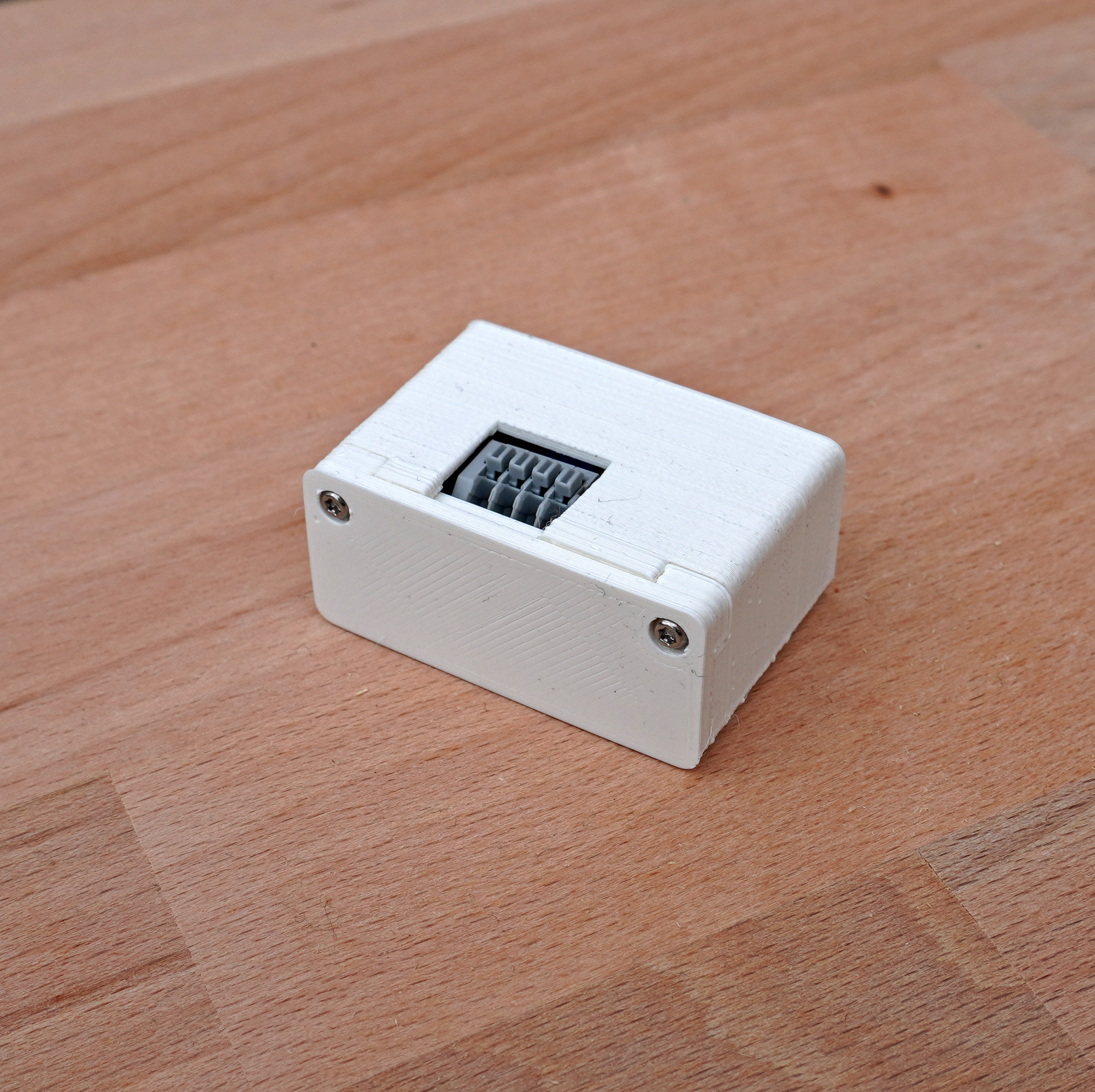

B00045 ist wie B00042 und B00043 auch ein Kontaktaktor. Allerdings sind hier nur zwei Kontakteingaben vorgesehen. Das reicht in vielen Fällen aus und ermöglicht, das Modul kompakt aber ohne Sandwichbauweise als eine Leiterplatte zu realisieren. Bis auf den fehlenden dritten Kontakt ist die funktionale Ausstattung identisch zum den 3er-Kontaktoren. Inklusive der externen LED und dem Signalgeber - der hier allerdings aus Platzgründen nicht als Piezosignalgeber sondern als Miniaturlautsprecher realisiert ist. Wie auch die anderen  Kontaktaktoren ist B00045 als Modul für die Unterputzmontage vorgesehen. Die beiden Abbildungen unten rechts zeigen die Rahmung und Wandeinbau des Moduls. Die externe LED ist als durchscheinendes Element einer ansonsten komplett weissfarbigen Abdeckung umgesetzt.

Wem die reine Funktionalität als Kontaktgeber nicht ausreicht, kann auf B00048 ausweichen. Das Modul ist fast identisch zu dem hier gezeigten Doppelkontaktaktor, bietet jedoch eine nach außen geführte I²C-Schnittstelle an. Über diese universelle Schnittstelle kann der Kontaktgeber um diverse Zusatzfunktionen erweitert werden..

B00045 gehört zu einer Gruppe von Geräten, die als Verbundaktoren für eine Alarmanlage dienen (s.a. B00046). Der Double Contactor ermöglicht, Tür- oder Fensterkontakte zu überwachen, Bewegungsmelder einzubeziehen oder Tastendrücke zu verarbeiten. Die Boards liefern dabei natürlich nur die grundlegenden aktorischen und sensorischen Fähigkeiten. Der eigentlichen Alarmverbund wird durch passende Applikationen realisiert.

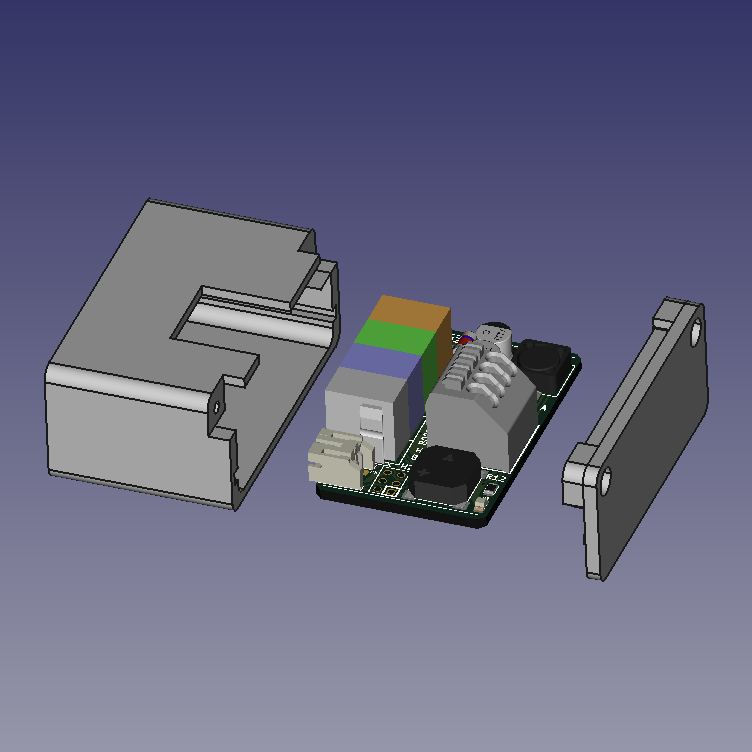

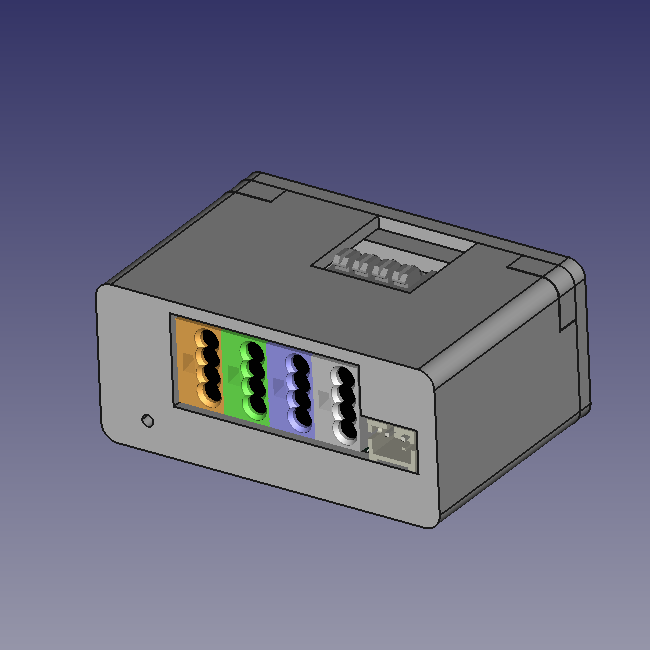

In der Tabelle sind einzelnen Teilprojekte aufgelistet. Sie können auch komplett als Archiv heruntergeladen werden. Schaltplan und PCB sind als Projekt des frei nutzbaren EDA-CAD-Systems KiCad umgesetzt. Gegebenenfalls enthaltene 3D-Objekte können mit dem ebenfalls frei nutzbaren CAD-Werkzeug FreeCad betrachtet bzw. bearbeitet werden.

Online-Bezugsquelle von B00045: https://aisler.net/p/HGSFAPVN
