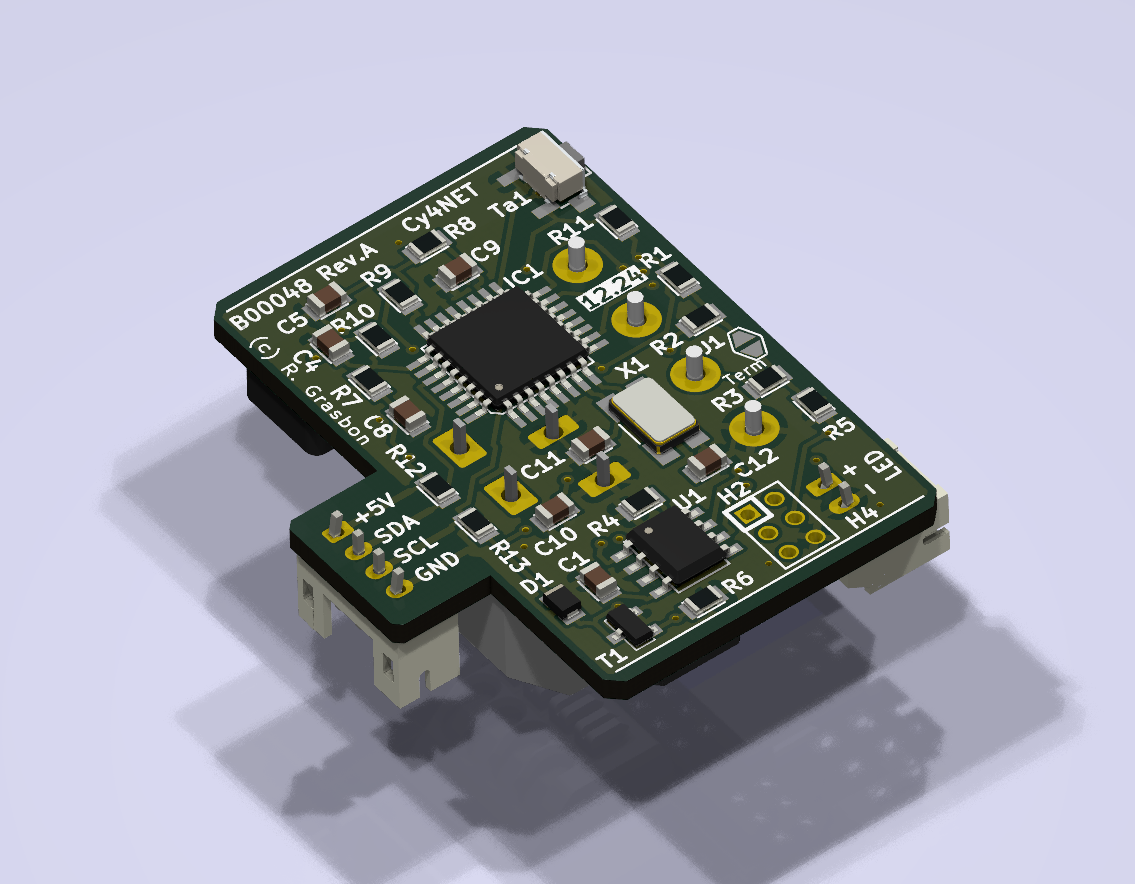

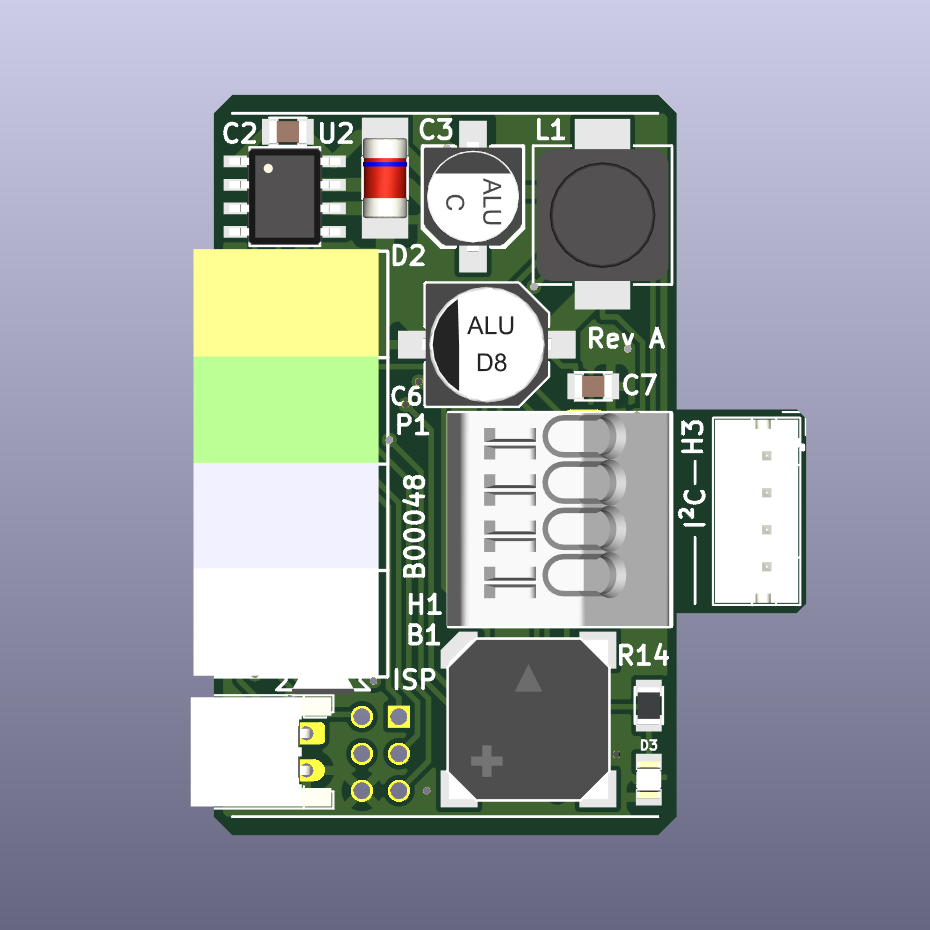

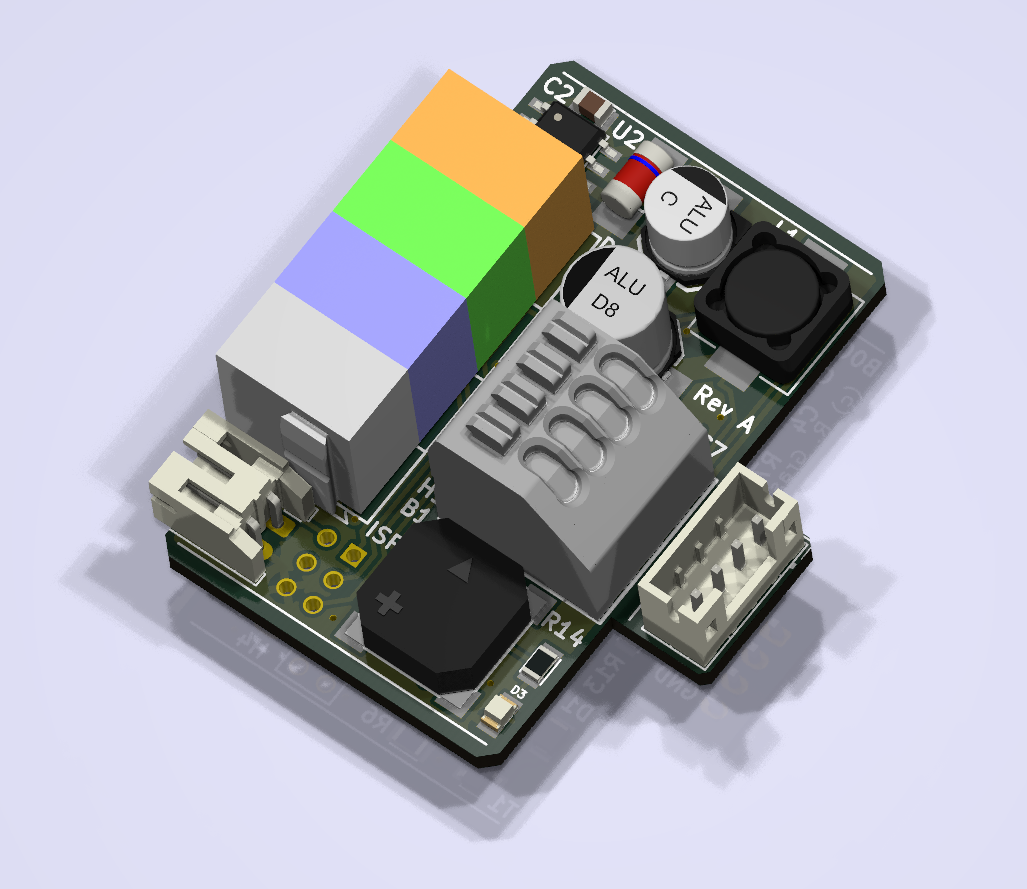

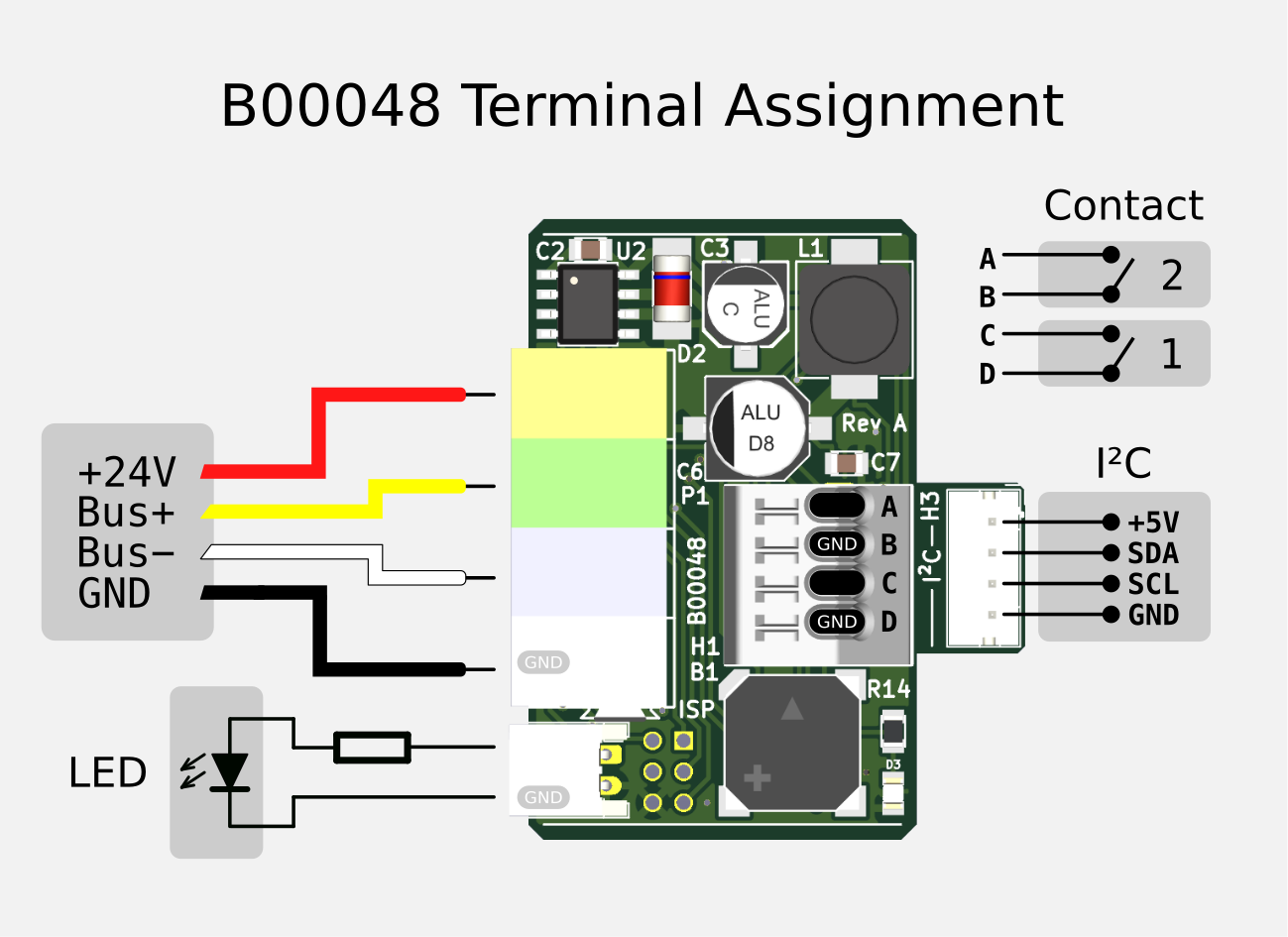

B00048 ist ein Doppelkontaktaktor und damit nahezu identisch zu B00045. Das Board verfügt hier zusätzlich über eine nach außen geführte I²C-Schnittstelle, über die der Kontaktgeber um diverse Zusatzfunktionen erweitert werden kann.

Bei diesem Aufbau wurde ein BME280 verwendet, ein Umgebungsbedingungssensor des Herstellers Bosch. Er liefert neben der Temperatur auch Luftdruck und Luftfeuchte. Da der Sensor selbst nur ein Ausmaß von ca. 2x2 mm hat und mit 3,3 statt mit 5V versorgt werden will, bietet es sich an, eines der zahlreichen fertig bestückten Trägerboards für die Arduino-Platform zu verwenden. Diese Breakout-Boards sind gut dokumentiert und entsprechende Spannungswandler sind bereits integriert. In diesem Aufbau kommt das BME280 HBPT des Herstellers Adafruit zum Einsatz.

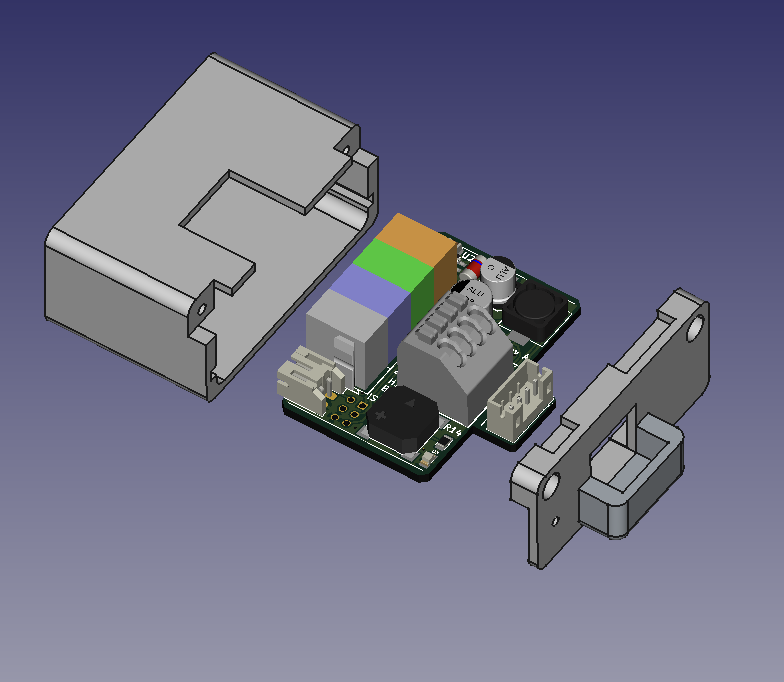

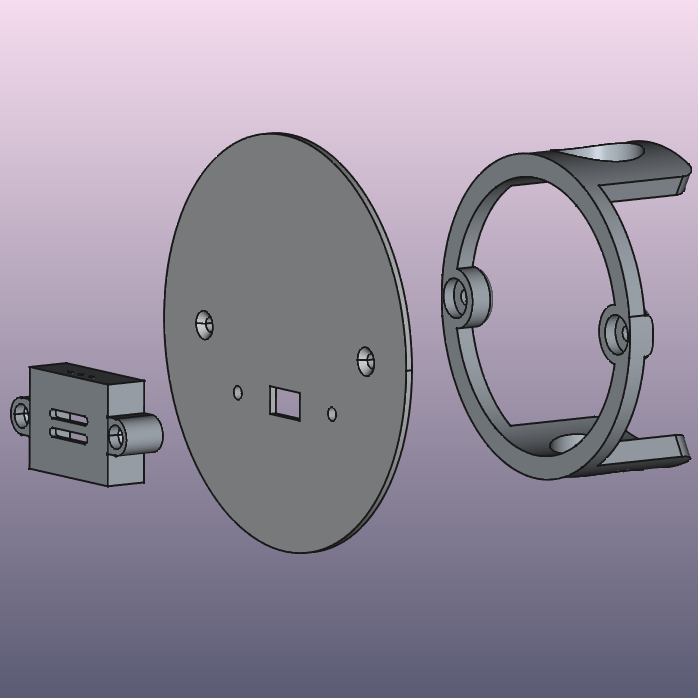

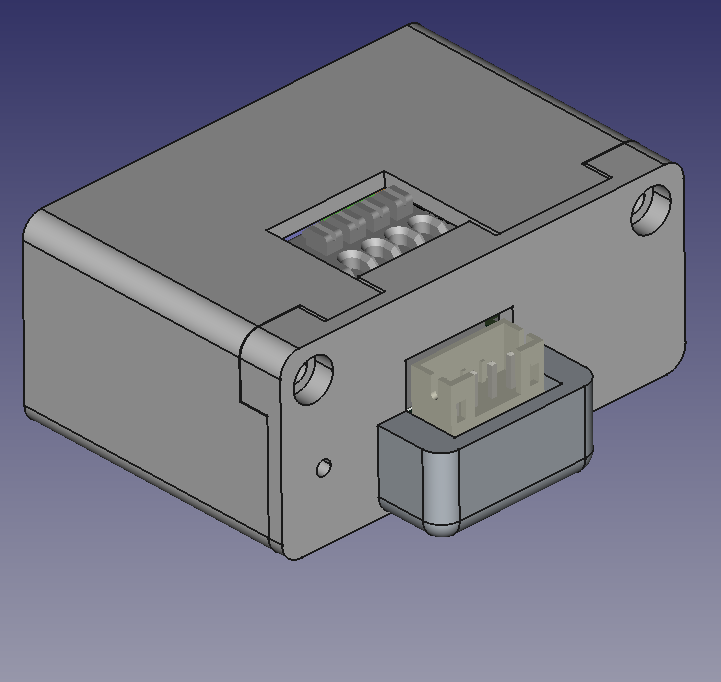

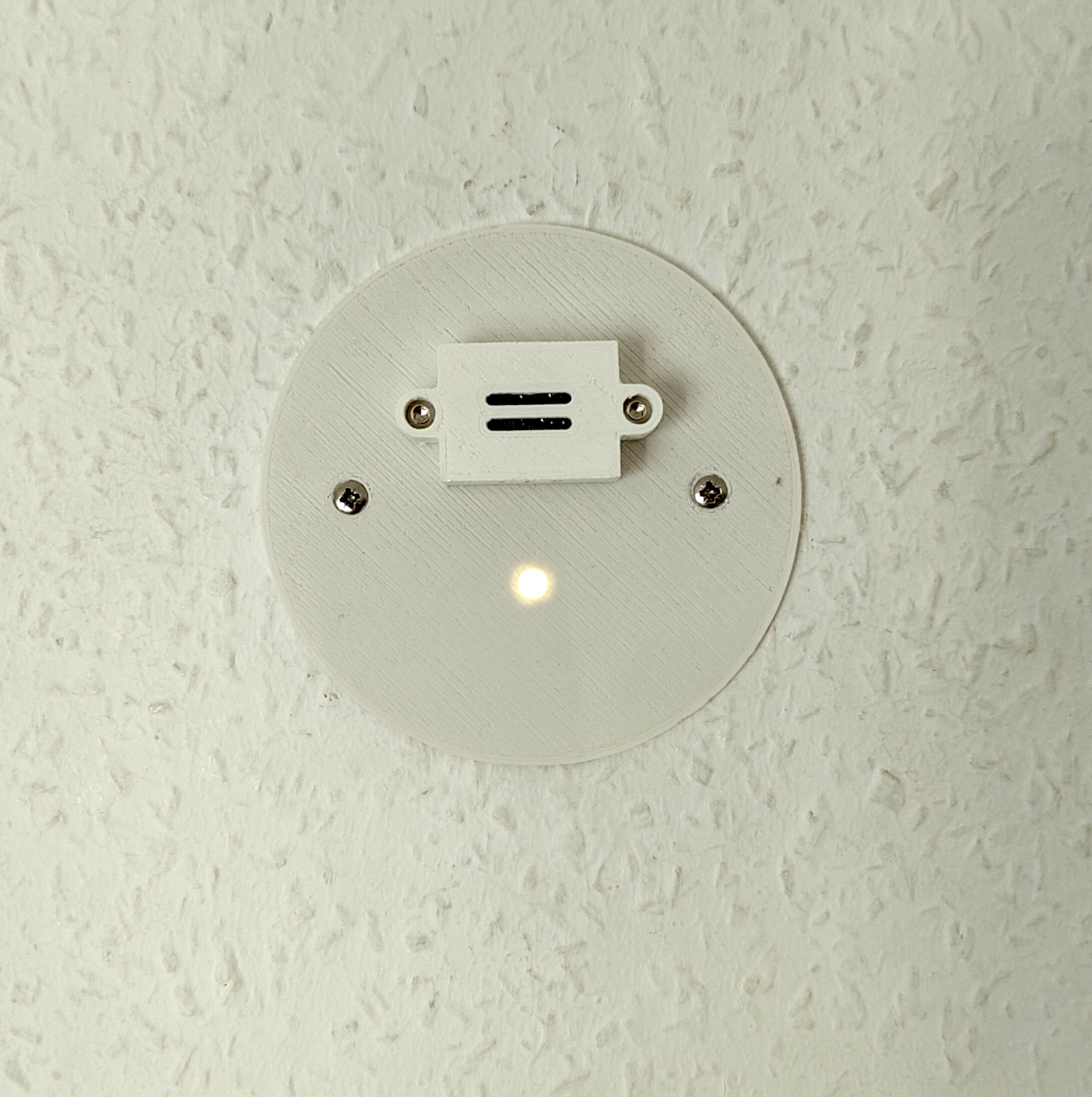

Um die Umgebungsbedingungen optimal erfassen zu können, wurde die Unterputz-Montagevorrichtung des Aktors um einen entsprechenden Aufsatz erweitert (siehe Bild). Somit dient B00048 nicht nur als Kontaktgeber sondern ermöglicht auch die Erfassung der raumklimatischen Situation. Die auf B00048 abgestimmte Applikation Axxxxx ermittelt aus den zur Verfügung gestellten Werten auch den Taupunkt, der als Schlüsselwert für die Schimmelpilzbildung in Innenräumen hergenommen wird.

B00048 gehört zu einer Gruppe von Geräten, die als Verbundaktoren für eine Alarmanlage dienen (u.a. auch B00045, B00046 oder B00042). Der Double Contactor ermöglicht, Tür- oder Fensterkontakte zu überwachen, Bewegungsmelder einzubeziehen oder Tastendrücke zu verarbeiten. Die Boards liefern dabei natürlich nur die grundlegenden aktorischen und sensorischen Fähigkeiten. Der eigentlichen Alarmverbund wird durch passende Applikationen realisiert.

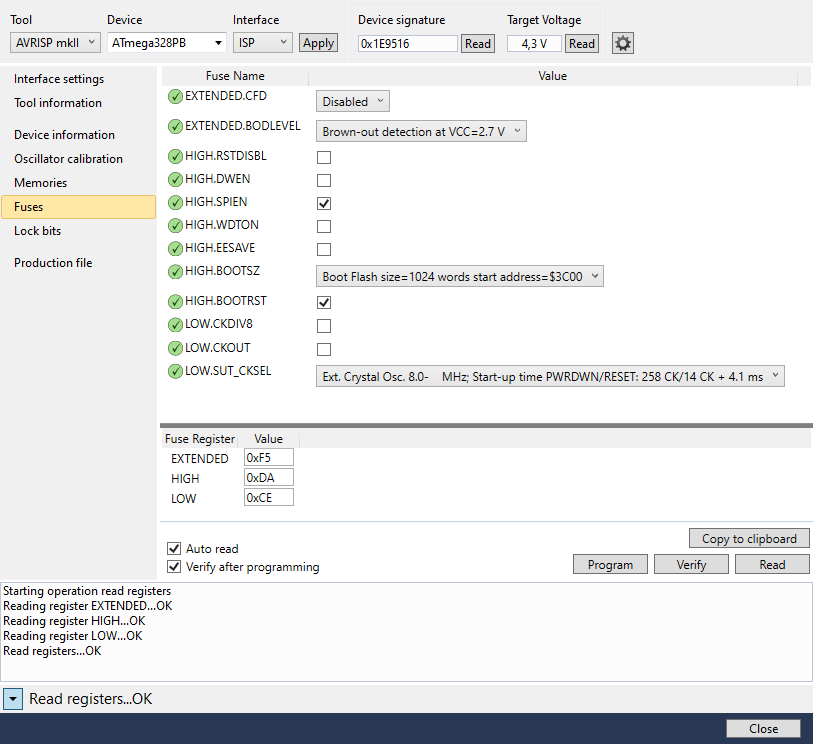

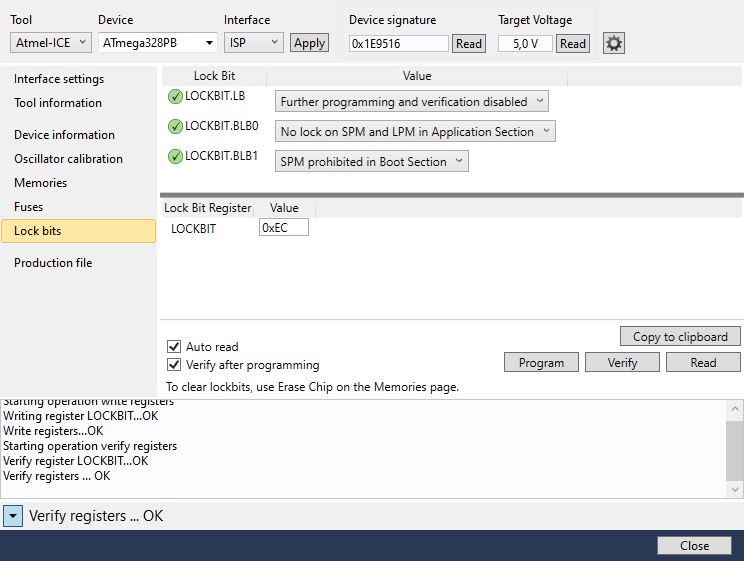

In der Tabelle sind einzelnen Teilprojekte aufgelistet. Sie können auch komplett als Archiv heruntergeladen werden. Schaltplan und PCB sind als Projekt des frei nutzbaren EDA-CAD-Systems KiCad umgesetzt. Gegebenenfalls enthaltene 3D-Objekte können mit dem ebenfalls frei nutzbaren CAD-Werkzeug FreeCad betrachtet bzw. bearbeitet werden.

Online-Bezugsquelle von B00048: https://aisler.net/p/FHKXYUMZ
